單色儀(yi)/光(guang)譜儀(yi)常用概(gai)念(nian)：

l 波長準(zhun)確(que)(que)度：儀器(qi)實際輸出波長與理論(lun)輸出波長的(de)差值，是儀器(qi)輸出單色(se)光準(zhun)確(que)(que)程度的(de)表征。數值越小說明儀器(qi)的(de)準(zhun)確(que)(que)度越好。

l 波長重(zhong)復性(xing)：儀器多次輸出(chu)某一(yi)波長單色光(guang)的(de)實(shi)際(ji)差值，是儀器輸出(chu)單色光(guang)一(yi)致性(xing)的(de)表征，數值越小說明儀器的(de)重(zhong)復性(xing)越好。

l 分辨(bian)率(lv)：儀(yi)器能分開兩條鄰近(jin)譜線(xian)(xian)的(de)(de)能力，實際應用(yong)中是(shi)測量(liang)某一波(bo)長(chang)譜線(xian)(xian)的(de)(de)半寬值（FWHM），是(shi)儀(yi)器分光能力的(de)(de)表征，數值越小說明(ming)儀(yi)器的(de)(de)分辨(bian)率(lv)越好(hao)。

l 線色散：儀(yi)器分(fen)光后像(xiang)平(ping)面上沿波長展開(kai)方向單位(wei)位(wei)移所產生的(de)波長變(bian)化，單位(wei)是nm/mm,是儀(yi)器分(fen)光能力的(de)又一表(biao)征(zheng)，數值越(yue)小說明儀(yi)器分(fen)光的(de)能力越(yue)好。

l 帶(dai)寬：儀(yi)器在(zai)特定(ding)狹(xia)縫寬度(du)時輸(shu)出(chu)(chu)的(de)光(guang)譜寬度(du)Δλ=線色(se)散×狹(xia)縫寬度(du)，單(dan)位nm。是儀(yi)器實(shi)際輸(shu)出(chu)(chu)單(dan)色(se)光(guang)純(chun)度(du)的(de)表征，數值(zhi)越小(xiao)說明儀(yi)器輸(shu)出(chu)(chu)的(de)單(dan)色(se)光(guang)純(chun)度(du)越高(gao)。

l F/#：一般用儀(yi)器(qi)的(de)焦距f除(chu)以光柵的(de)等效直徑D得到孔(kong)徑數，例如(ru)f/D=4，則F/#記為F/4，是儀(yi)器(qi)集光能力的(de)表征，數值越小(xiao)說明儀(yi)器(qi)的(de)集光能力越強。

光(guang)柵介紹：

1．光(guang)柵(zha)型(xing)號(hao)：H O G n - m

H—衡工儀器

O—光學件

G—光柵(zha)

n—光柵刻線數g/mm

m—閃耀波長nm

例如，刻線數為1200g/mm，閃耀波長300nm的光柵型號就是(shi)HOG1200-300；

2．光柵(zha)名(ming)稱(cheng)：光柵(zha)S L × W × T  或  光柵(zha)R D × T

S：方光柵

L：光柵(zha)長度，也是光柵(zha)刻線長度

W：光柵寬度(du)

T：光柵(zha)厚度(du)

R：圓光柵

D：光柵直徑

例如，長55mm、寬55mm、厚6mm的光柵(zha)名稱為(wei)：光柵(zha)S55x55x6；直徑30mm、厚6mm的圓光柵(zha)名稱為(wei)：光柵(zha)R30x6；

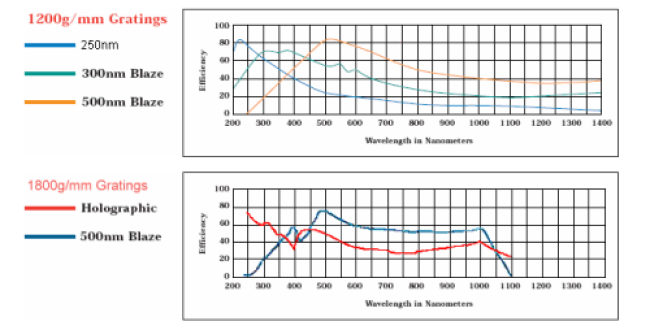

常用光(guang)柵的典型(xing)效率曲線

光柵(zha)主要參(can)數及選擇(ze)方(fang)法(fa)

1. 光柵刻線數：刻線數是指光柵單位長度所含劃痕的數量（g/mm），刻線數越多儀(yi)(yi)器(qi)的分辨率(lv)越好(hao)，儀(yi)(yi)器(qi)的分辨率(lv)通常是指應(ying)用1200g/mm光柵(zha)測(ce)量得到的。

2. 閃耀波長λp：閃(shan)耀波長是指光柵(zha)衍(yan)射效率(lv)最高點所對應的波(bo)長(chang)值。閃耀波長(chang)一般(ban)選在實(shi)際使用的波長(chang)附(fu)近，這時光柵的效率最(zui)高。

3. 使(shi)用范圍：閃(shan)耀波長兩側光柵的(de)衍(yan)射效率(lv)逐(zhu)步下降，光柵的(de)理論使用范圍也因此被定義為2/3λp～2λp之間(jian)，當您的實際光譜范圍確定以后，也可以根據這(zhe)個公式選擇閃耀波(bo)長。在實際應用(yong)(yong)(yong)中因為光(guang)柵(zha)的效率曲線前部陡，后部緩，一般(ban)來說(shuo)在理(li)論(lun)使(shi)(shi)用(yong)(yong)(yong)范圍兩側仍可繼續使(shi)(shi)用(yong)(yong)(yong)，尤其是(shi)右側長(chang)波部分，為了(le)更經濟的使(shi)(shi)用(yong)(yong)(yong)光(guang)柵(zha)，我們這里不僅列出(chu)(chu)了(le)光(guang)柵(zha)的理(li)論(lun)使(shi)(shi)用(yong)(yong)(yong)范圍，還列出(chu)(chu)了(le)結構上允許光(guang)柵(zha)使(shi)(shi)用(yong)(yong)(yong)的機械掃描范圍供您參考。如果一塊光(guang)柵不能覆蓋(gai)全部使(shi)用(yong)范圍，還(huan)可以考慮選(xuan)擇多(duo)塊光(guang)柵分(fen)別覆蓋(gai)不同的使(shi)用(yong)波(bo)段，實現寬(kuan)光(guang)譜范圍的應(ying)用(yong)。

l 每種儀器都附(fu)有(you)可選配的光柵表(biao)，如您有特殊需求請直接聯系(xi)我們，我們可以為您定制！

單(dan)色光(guang)能量

單色儀是光無源分光器，要產生單顏色的光，還需要有光源。光源的光譜能量分布、單色儀所選光柵的參數和單色儀的狹縫大小對單色光的輸出都有影響。以下是應用HILT250/HIPT250（250W鹵鎢燈(deng)光電源）、標準配置HISW30系列(lie)光譜儀、HIFW6濾光片(pian)輪在不(bu)同狹(xia)縫下測得的單色光在400nm到1100nm之間的實際能量輸出曲線。這里鎢燈的電流為9.5A（最小(xiao)值(zhi)），也就是說該曲線是實際輸出的最(zui)低能量。實際(ji)使用時可(ke)以(yi)適當增(zeng)加(jia)鎢(wu)燈(deng)的電流(liu)則能(neng)量會進一步增(zeng)大(da)。

其中：

1.使用HOG 300-1250光柵，狹縫寬度3mm

2.使用HOG 600-750光柵，狹縫(feng)寬度3mm

3.使用HOG 600-750光柵，狹縫寬度1.5mm

4.使(shi)用HOG1200-300光柵，狹縫寬度3mm

5.使用HOG 300-1250光柵(zha)，狹縫寬度0.7mm

由此(ci)我們可以清楚地看(kan)到閃耀(yao)波長(chang)對能(neng)量分布的影(ying)響，狹縫寬度對能(neng)量大小的影(ying)響。曲線(xian)陡然(ran)下降(jiang)是因(yin)為更(geng)換濾光片消除多極(ji)譜對能(neng)量的影(ying)響。

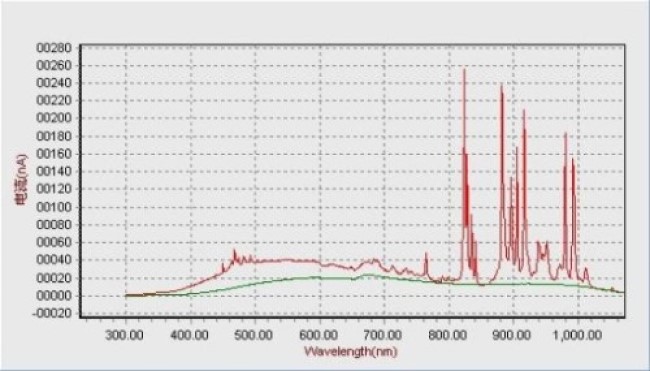

下圖是150W氙燈(deng)（8.5A）和250W鎢燈（10A）的單(dan)色(se)光能量對比圖，測試配合SR540斬(zhan)波器，采用HISW301光譜儀（光柵型號：HOG1200-300，狹縫寬(kuan)度(du)：0.2mm）和HIFW6濾(lv)光片輪；掃描(miao)范圍：300nm-1100nm；掃描步(bu)距(ju)：1nm；采用HID230硅探測器(qi)進行光電轉換，SR830鎖相(xiang)放大器進行數據采(cai)集。

150W氙燈（8.5A）和250W鎢燈（10A）輸出能量對比

光譜儀(yi)SPECTROMETERS

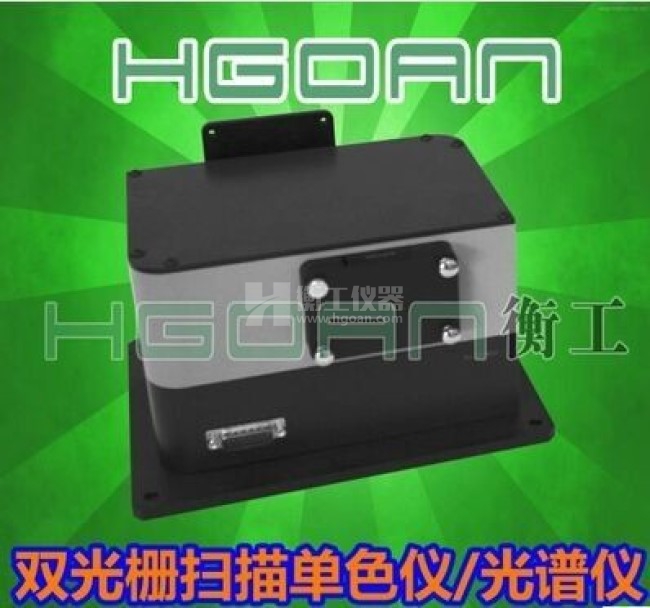

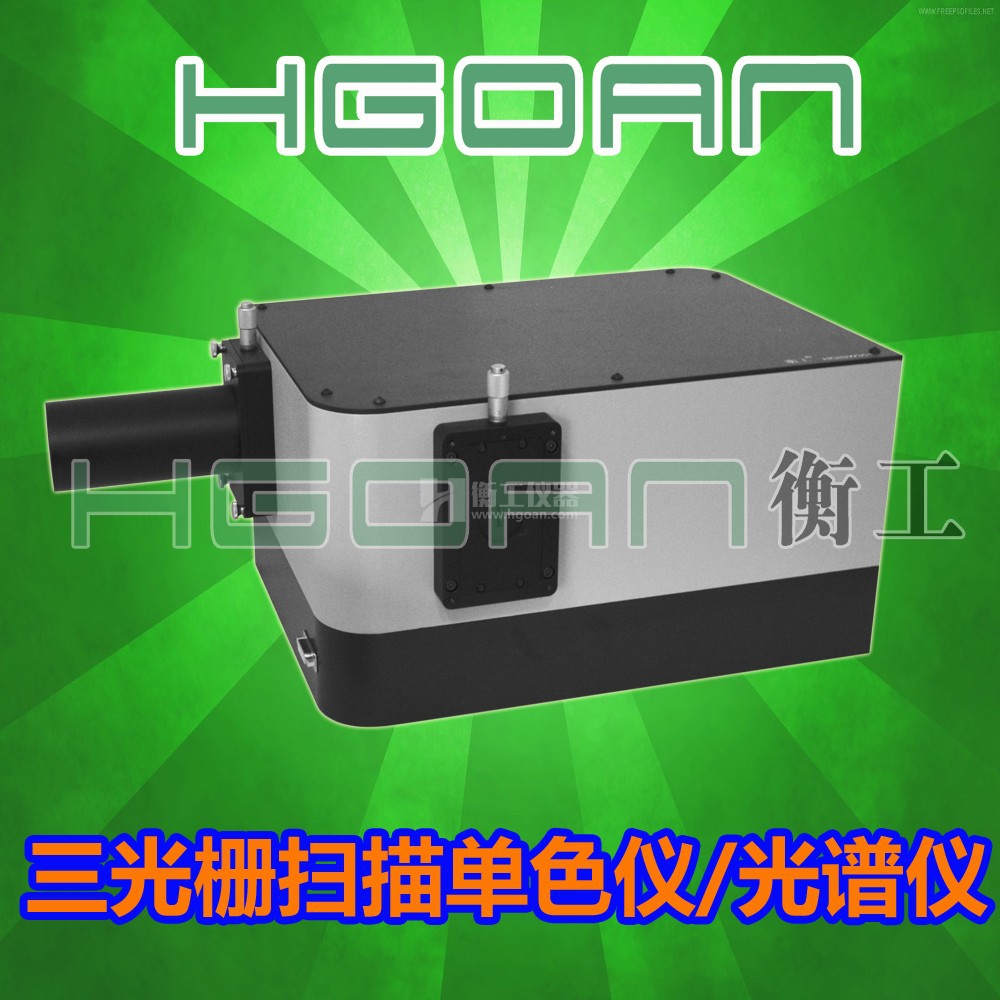

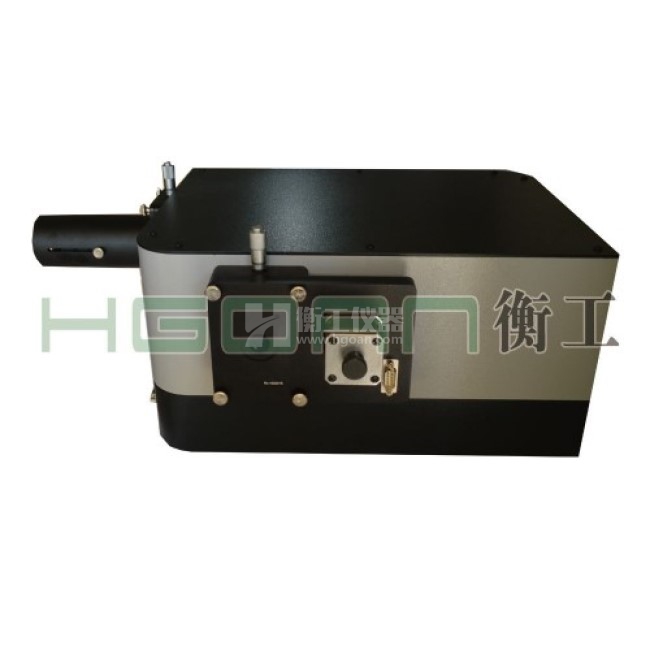

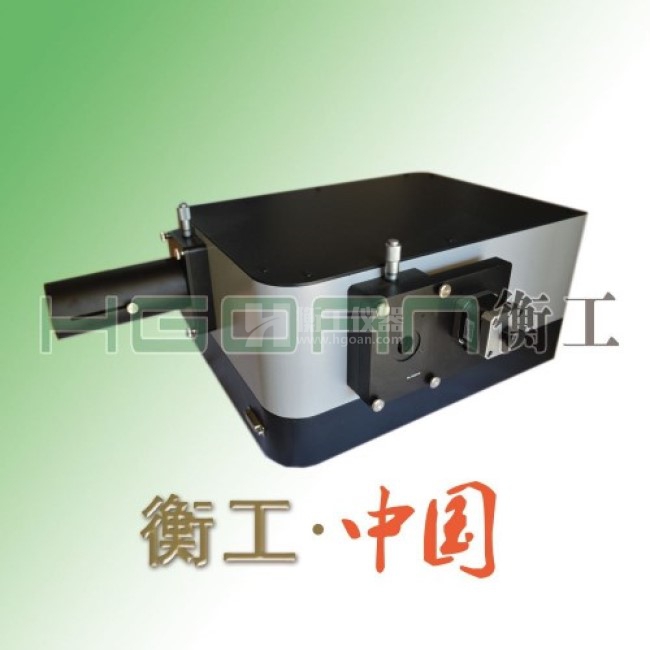

HGISW / HGISU系列多光柵掃描單色儀/光譜儀特點：

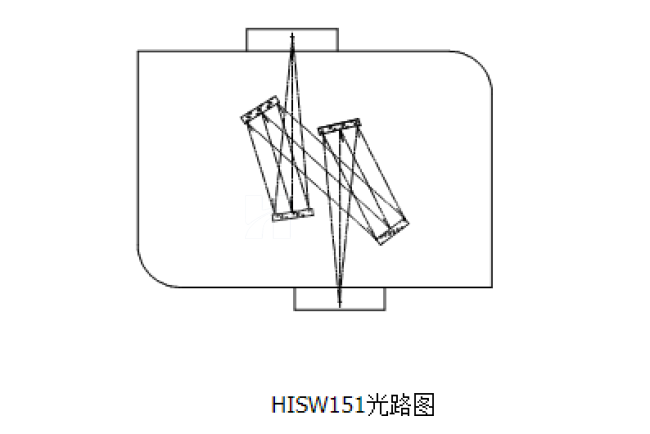

l 非對稱(cheng)水平Czerny-Turner光路，消慧差設計，可改善譜線對(dui)稱(cheng)性和(he)提高光學分辨率

l 消二次色(se)散設(she)計，有(you)效抑制雜散光

l 可根(gen)據具體需(xu)求靈活配(pei)置多塊光(guang)柵

l RS232(HISW系列)、USB（HISU系(xi)列）接口，通過計算機控制光(guang)(guang)柵轉換、濾(lv)光(guang)(guang)片更換和波長掃描(miao)，實(shi)現全自動寬光(guang)(guang)譜測(ce)試

l USB（HISU系(xi)列）支持熱(re)插(cha)拔，即插(cha)即用的(de)優(you)點，且(qie)傳輸速率快(kuai)，現今最普(pu)遍的(de)接口方式(shi)。

l 入(ru)光(guang)口可與(yu)衡(heng)工儀器各種光(guang)源配套使用，可配光(guang)纖接口

l 可連(lian)接(jie)衡(heng)工儀器任(ren)意一(yi)款單點探測器和其它附件，還可以(yi)連(lian)接(jie)線陣(zhen)(zhen)、面(mian)陣(zhen)(zhen)探測器做攝(she)譜儀使用，其中(zhong)HISW30/HISW50/HISW75系列HISU30/HISU50/HISU75系(xi)列光譜(pu)儀具有兩個可(ke)(ke)選(xuan)出光口位置，可(ke)(ke)安裝CCD

l 精密蝸輪蝸桿傳動，準確度(du)和重復性(xing)高，噪(zao)聲低，使用(yong)壽命長(chang)

l 狹縫設計獨特，刃口自動(dong)保護，寬度調節(jie)對稱性(xing)，好使用(yong)壽(shou)命(ming)長(chang)

l 配有充氮氣專用口，便(bian)于在紫外和近(jin)紅(hong)外有大氣吸收譜的(de)波(bo)段范圍內使用

l 選材精細，工藝規范，制作精良(liang)(liang)，具有良(liang)(liang)好的性(xing)能指(zhi)標和批量(liang)一致性(xing)

l 光學室和機械傳動室嚴格分(fen)開，避免后者產生(sheng)雜散光及潤(run)滑油微量揮發對(dui)光學件(jian)的污(wu)染

l 機(ji)體鑄件結(jie)構，保證光(guang)學系統穩定性。

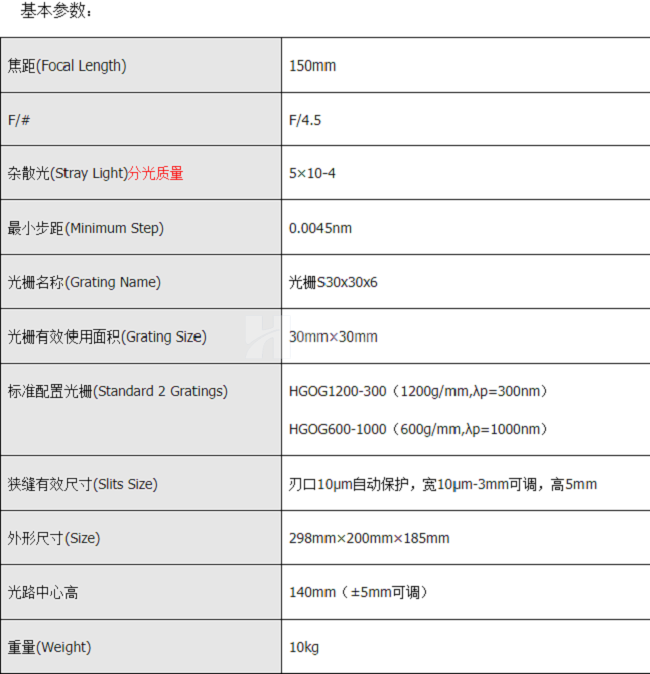

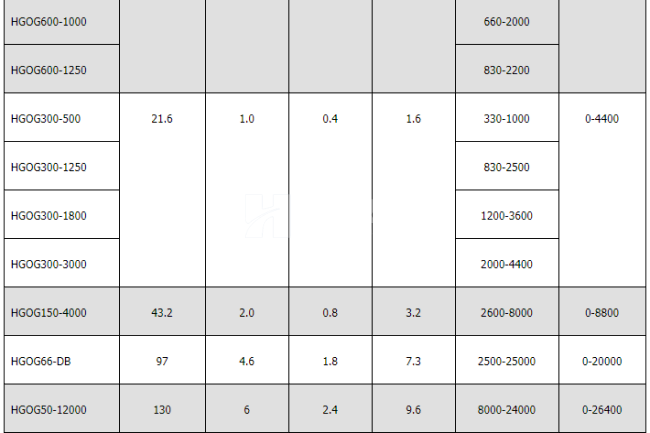

HGISW / HGISU系列單色(se)儀/光譜(pu)儀(yi)光柵與技術指標對照表

單(dan)色儀(yi)的(de)機(ji)械光(guang)譜(pu)和理論(lun)光(guang)譜(pu)兩個(ge)參數，怎么選？

光學結構 無(wu)法覆蓋(gai)整個范圍(wei)，機械結構留出了足夠(gou)的色散空間，所以(yi)就(jiu)看 理論范圍就可以。

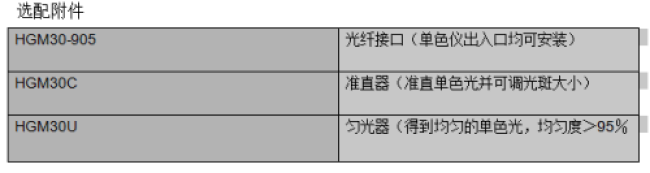

附件單色儀光纖準直器：

準直器簡介：

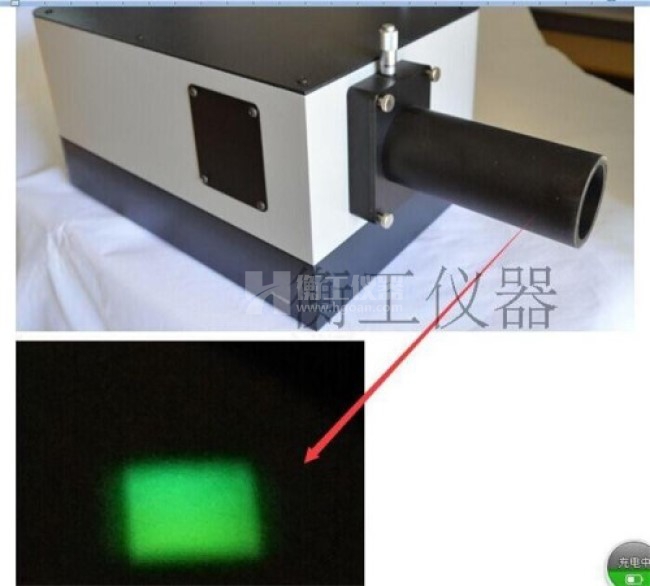

單色儀狹縫在不(bu)安裝準(zhun)直(zhi)器時，狹縫出光(guang)(guang)(guang)(guang)，是一條發(fa)(fa)散(san)的(de)狹縫線光(guang)(guang)(guang)(guang)源，衡(heng)工儀器準(zhun)直(zhi)器根據我公(gong)司狹縫尺寸專門設(she)計，采用(yong)(yong)專業的(de)光(guang)(guang)(guang)(guang)路設(she)計，講發(fa)(fa)散(san)的(de)線光(guang)(guang)(guang)(guang)源匯聚準(zhun)直(zhi)，形成(cheng)一個相對(dui)均勻的(de)方形光(guang)(guang)(guang)(guang)斑，方便用(yong)(yong)戶采用(yong)(yong)單色光(guang)(guang)(guang)(guang)對(dui)樣品進行照射，或作為激發(fa)(fa)單色光(guang)(guang)(guang)(guang)源用(yong)(yong)，常用(yong)(yong)于熒(ying)光(guang)(guang)(guang)(guang)材料、光(guang)(guang)(guang)(guang)電器件等(deng)的(de)測(ce)量。

準直(zhi)器輸出的單色光斑質量可通過以下方式進行自(zi)由調節：

1、光(guang)源與單色儀(yi)入光(guang)狹縫的距離和焦距調節。

2、準(zhun)直器本(ben)身帶有可(ke)調(diao)節透(tou)鏡，可(ke)以調(diao)節焦距。

3、準直(zhi)器出口和用(yong)戶樣品的距離(li)調節。

4、調(diao)節單(dan)色儀出入光(guang)的狹縫(feng)大(da)小(xiao)可改變單(dan)色光(guang)的強(qiang)弱(ruo)。

單色儀(yi)勻光器

單色儀勻光(guang)器(qi)是采用特殊(shu)光(guang)學設計，闡述均勻的單色光(guang)斑(ban)的配件，可直接(jie)和(he)單色儀狹縫連接(jie)，也可以通過光(guang)纖連接(jie)，不管狹縫出光(guang)，還是光(guang)纖出光(guang)，都(dou)能(neng)形成均勻性優(you)于80％的(de)均勻(yun)光斑(ban)，方(fang)便客戶測量應用。勻(yun)光器還可用于其他光源(yuan)的(de)出光鏡頭，以產生均勻(yun)光斑(ban)。
