大面(mian)積太陽(yang)模擬器光源采用(yong)光譜(pu)與太陽(yang)光近似(si)的(de)短(duan)弧氙燈(deng)作為光源，由6只短(duan)弧氙燈(deng)組成，每(mei)只氙燈(deng)均采用(yong)特殊的(de)光學設(she)計(ji)，使光斑(ban)的(de)均勻性有(you)很好(hao)的(de)保(bao)證。

每支氙燈(deng)配有一個燈(deng)箱(xiang)，燈(deng)箱(xiang)采(cai)用(yong)鋁合金(jin)材料(liao)加工以減輕重量。燈(deng)箱(xiang)設(she)有氙燈(deng)調(diao)焦機(ji)(ji)構(gou)、投射方向調(diao)節(jie)裝置(zhi)、散熱風機(ji)(ji)、電子觸發器、接線端子以及耐高溫防爆(bao)玻璃等部(bu)件(jian)，能夠保證氙燈(deng)的可靠工作，同時可以方便地進行光斑大小、照射方向的調(diao)節(jie)。

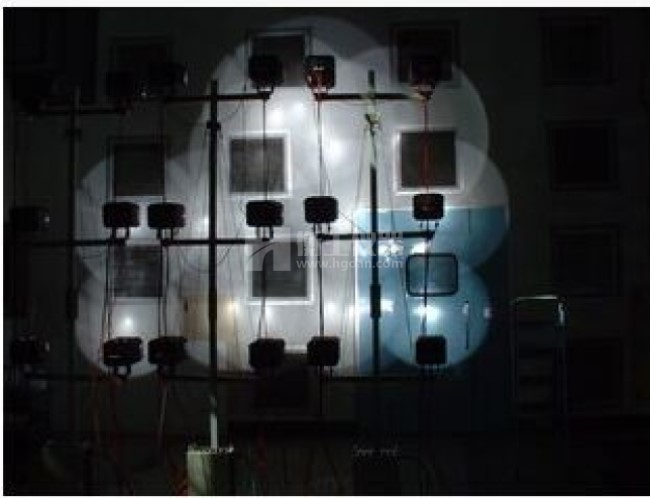

工作(zuo)距離4米－5米，光(guang)(guang)(guang)斑(ban)直徑1m×1m，燈陣采用齒輪箱(xiang)俯仰調節，調整角(jiao)度(du)±30°，發(fa)散(san)光(guang)(guang)(guang)（非(fei)平行光(guang)(guang)(guang)），光(guang)(guang)(guang)強1個太(tai)陽常(chang)數，光(guang)(guang)(guang)斑(ban)均勻性20％－30％，光(guang)(guang)(guang)照穩定性10％。

大面積太(tai)陽模擬光(guang)源使用(yong)說(shuo)明書：

       1 .簡介:

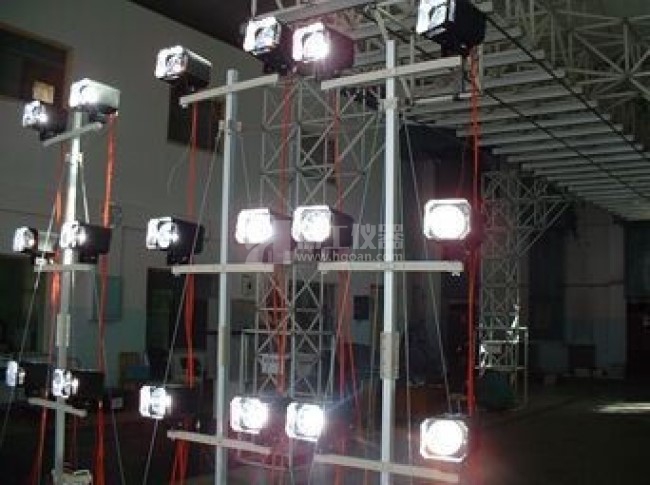

       本氙燈燈陣是根(gen)據衛星太陽電池帆板光照試驗(yan)的(de)要(yao)求(qiu)設計研制的(de)專用(yong)設備，以替代以前使(shi)用(yong)的(de)碘鎢燈燈陣。燈陣(zhen)采用(yong)光譜與太(tai)陽光近似的(de)短弧氙燈作為光源，由(you)18支750W短(duan)弧氙燈組成， 每6支750 W 氙燈安裝在一(yi)個可(ke)移動支架上作為一(yi)組，共有3組，分別對3塊太陽電池板進行(xing)光照(zhao)，以(yi)保證被(bei)照(zhao)面上的輻照(zhao)度要求并達到(dao)一定的光照(zhao)均勻性。每支氙燈均配有高反射率橢(tuo)球反光鏡以(yi)便(bian)有效(xiao)地將氙燈的光輻射能(neng)量投(tou)射到(dao)被(bei)照(zhao)面上。

       每支氙(xian)燈(deng)配(pei)有一個燈(deng)箱(xiang)，燈(deng)箱(xiang)采用(yong)鋁合金材料加工(gong)以(yi)減輕(qing)重(zhong)量(liang)。燈(deng)箱(xiang)設有氙(xian)燈(deng)調(diao)焦機構、投射方(fang)向調(diao)節裝置、散熱(re)風機、電子觸發器、接線(xian)端子以(yi)及(ji)耐高溫防爆玻璃等部(bu)件，能夠保證(zheng)氙(xian)燈(deng)的可靠工(gong)作，同時可以(yi)方(fang)便地進行光斑大小、照(zhao)射方(fang)向的調(diao)節。

      由于短弧氙燈只能在直流供電條件下工作并要求供電電源有較高的穩定度，因此每支氙燈配有一臺直流穩流電源，18臺直流電源分(fen)為3組(zu)每(mei)組(zu)6臺。電(dian)源(yuan)(yuan)為用開關式穩流電(dian)源(yuan)(yuan)以減小電(dian)源(yuan)(yuan)的體積和(he)重量，同時提(ti)高效率減小電(dian)源(yuan)(yuan)的功耗。每臺電(dian)源(yuan)(yuan)均有獨立的開關和(he)輸出電(dian)流調節旋鈕，可以控制每支氙燈(deng)的開、關和(he)控制每只氙燈(deng)的亮度。

    氙燈電源的輸(shu)入為220 V交(jiao)(jiao)流(liu)(liu)，三組(zu)直流(liu)(liu)電源分別通過空氣開(kai)關(guan)接到三相交(jiao)(jiao)流(liu)(liu)電源的(de)三個相線與(yu)零線之間以保證電網(wang)的(de)平(ping)衡(heng)。可移動(dong)支架(jia)為鋁合(he)金輕型結構，底部裝(zhuang)有腳(jiao)輪。支架(jia)可方便地拆、裝(zhuang)并便于運輸。

       與原碘(dian)鎢燈(deng)(deng)燈(deng)(deng)陣相比，本燈(deng)(deng)陣有以下優點：

① 由于太陽電池對氙燈光(guang)譜比對鎢燈光(guang)譜有更大的(de)響(xiang)應(ying)，因此在相同功率的(de)情況(kuang)下氙燈的(de)光(guang)照效果更好；

② 采用投射光照形式可在距帆板3至5米或更(geng)遠的(de)距(ju)離上進行光照實驗，避免了(le)燈(deng)陣發生意外傾倒造成帆板損壞的(de)可(ke)能性；

③ 大(da)大(da)減(jian)小了光照造成的(de)帆板的(de)急劇溫升；

④ 光(guang)強、光(guang)斑大(da)小(xiao)和照射方(fang)向均可方(fang)便地進行調節，增(zeng)加了試(shi)驗工作(zuo)的靈活性；

⑤ 減小了(le)重(zhong)量和(he)體積，更便于(yu)搬運(yun)和(he)組裝。

        2 .燈陣的組裝:

        整個燈陣分為3組(zu)(zu)，每組(zu)(zu)均可按(an)以下步驟進行組(zu)(zu)裝：

① 結構組裝

        首先將電源用螺栓固定在底坐上。用壓板將兩段鋁合金方管連接在一起形成長立柱。將立柱固定在電源和底座上，暫時不要將固定螺栓擰緊。將4根(gen)鋼絲纖(xian)繩(sheng)(sheng)扣在立柱上端(duan)和底座(zuo)四角的拉(la)環上，調節鋼絲纖(xian)繩(sheng)(sheng)上的花籃使(shi)立柱與地(di)面基本垂直并(bing)拉(la)緊纖(xian)繩(sheng)(sheng)，然后將立柱與電源的固定(ding)螺栓擰緊。將3個橫桿按需要的高度(du)固定在立(li)柱上(shang)，再將6個燈箱分別固定在3個橫桿的兩端，結構組(zu)裝(zhuang)即完(wan)成(cheng)。

② 導線(xian)連接(jie)

       用(yong)帶(dai)插頭的雙(shuang)絞(jiao)線連(lian)接燈箱上的風機(ji)和12V開關電源的直流輸出(chu)端，雙絞(jiao)線的紅(hong)線接正極，黑線接負(fu)極。

用粗軟(ruan)線(xian)連接(jie)每(mei)一個燈(deng)箱(xiang)(xiang)和氙燈(deng)電源。連接(jie)時(shi)應注(zhu)意：紅色為正極、黑色為負極不可(ke)接(jie)反，否則(ze)將會燒毀觸(chu)發(fa)器及氙燈(deng)，另外，由于氙燈(deng)工作時(shi)電流較大，燈(deng)箱(xiang)(xiang)上的(de)接(jie)線(xian)柱應盡(jin)量(liang)擰緊，以(yi)減小接(jie)觸(chu)電阻。

將交流電源的快(kuai)速接頭(tou)接到氙(xian)燈電源上，導線(xian)連接即完成。

       3 .燈(deng)陣的使(shi)用：

       將燈(deng)陣移動到距被測件合適的(de)(de)距離，檢查(cha)燈(deng)陣的(de)(de)組裝和接(jie)(jie)(jie)線，確定正(zheng)確無誤，并將氙(xian)燈(deng)電(dian)(dian)(dian)源(yuan)上(shang)(shang)的(de)(de)全部開(kai)關(guan)均置于(yu)斷(duan)開(kai)的(de)(de)位(wei)置上(shang)(shang)后(hou)接(jie)(jie)(jie)上(shang)(shang)交流電(dian)(dian)(dian)源(yuan)。接(jie)(jie)(jie)通(tong)空氣開(kai)關(guan)，這時燈(deng)箱(xiang)上(shang)(shang)的(de)(de)風機開(kai)始(shi)運(yun)轉，確認所(suo)(suo)有(you)風機均工作正(zheng)常。將電(dian)(dian)(dian)源(yuan)上(shang)(shang)的(de)(de)所(suo)(suo)有(you)亮度調節旋(xuan)鈕均置于(yu)中間位(wei)置，然(ran)后(hou)按每組電(dian)(dian)(dian)源(yuan)每次(ci)接(jie)(jie)(jie)通(tong)一個開(kai)關(guan)的(de)(de)方式逐一接(jie)(jie)(jie)通(tong)所(suo)(suo)有(you)開(kai)關(guan)，以保證三相交流電(dian)(dian)(dian)源(yuan)的(de)(de)負載平衡。氙(xian)燈(deng)點亮后(hou)可(ke)根據需要通(tong)過旋(xuan)鈕調節亮度。

逐一向(xiang)(xiang)左旋轉光強(qiang)調(diao)節旋鈕，使全部氙(xian)(xian)燈(deng)的(de)(de)光強(qiang)最小。松(song)開燈(deng)箱上的(de)(de)元寶螺母可(ke)在(zai)俯(fu)仰和水平方(fang)向(xiang)(xiang)上調(diao)節照(zhao)射方(fang)向(xiang)(xiang)，調(diao)好(hao)后擰緊(jin)元寶螺母。調(diao)節燈(deng)箱后方(fang)的(de)(de)調(diao)焦旋鈕可(ke)調(diao)節光斑的(de)(de)大小。通過(guo)調(diao)節氙(xian)(xian)燈(deng)的(de)(de)光斑大小和照(zhao)射方(fang)向(xiang)(xiang)即(ji)可(ke)調(diao)整被照(zhao)面的(de)(de)光強(qiang)分布，達(da)到一定的(de)(de)光照(zhao)均勻性。

開(kai)(kai)始光(guang)照試驗(yan)時(shi)將全(quan)部氙燈(deng)的光(guang)強調到最大。光(guang)照試驗(yan)結束后按每組電(dian)源每次(ci)斷開(kai)(kai)一個開(kai)(kai)關(guan)的方式逐(zhu)一斷開(kai)(kai)所有開(kai)(kai)關(guan)，最后斷開(kai)(kai)空氣開(kai)(kai)關(guan)，拔下三相(xiang)電(dian)源插頭。

        4. 注意(yi)事(shi)項：

① 燈(deng)箱(xiang)在搬運(yun)、安裝過程中應避免震動，以免損壞(huai)氙(xian)燈(deng)。避免用手(shou)觸(chu)及(ji)防爆玻璃表(biao)面，因指紋(wen)經點燈(deng)后的高溫(wen)將(jiang)難以擦掉。

② 氙(xian)燈工作(zuo)時應使燈箱與水平(ping)面(mian)有一(yi)向上的傾角，不可在燈箱向下(xia)(xia)傾斜的情況(kuang)下(xia)(xia)使用(yong)。

③ 由于電(dian)流較大，氙(xian)燈直(zhi)流回路接線(xian)端必須(xu)保持清潔和接觸良(liang)好。

④ 一(yi)般(ban)情況下觸發(fa)器(qi)一(yi)次放電即(ji)可點(dian)亮(liang)氙(xian)燈(deng)，若多次放電仍不能(neng)點(dian)亮(liang)氙(xian)燈(deng)則(ze)應立(li)即(ji)斷開開關檢(jian)查接線是(shi)否正(zheng)確以(yi)及氙(xian)燈(deng)或觸發(fa)器(qi)是(shi)否有問題。

⑤ 氙燈的光(guang)亮(liang)具有很(hen)高的亮(liang)度和很(hen)強的紫外線，肉眼不(bu)能直視并應注意對(dui)人(ren)體皮膚及眼睛的灼傷。

⑥ 氙燈調到最大亮度的時間應控制在10分鐘以內，以免燈(deng)箱內溫度太高。

⑦ 燈(deng)陣(zhen)工作時應(ying)保證燈(deng)箱和(he)電源的(de)進、出風口通暢(chang)，無遮擋物(wu)，通風不良可導(dao)致氙燈(deng)爆炸(zha)以及電源燒(shao)毀(hui)。

⑧ 燈箱的搬運和運輸過(guo)程中應(ying)使(shi)防爆玻璃向下。
